WS-24S-60A威能系列磷酸铁锂电池保护板

  • 串数可以定制
  • 电流可以定制
  • 带均衡
  • 采用日本精工系列IC
  • 产品描述:WS-24S-60A威能系列磷酸铁锂电池保护板,采用日本精工系列IC,可定制串数,电流可以定制,带均衡带LED显示。适用于8串24V,12串36V,16串48V,20串60V 等规格电池组 。工作电流30-60A 。
  • 在线订购

WS-24S-60A威能系列磷酸铁锂电池保护板,采用日本精工系列IC,可定制串数,电流可以定制,带均衡带LED显示。适用于8串24V,12串36V,16串48V,20串60V 等规格电池组 。工作电流30-60A 。


尺寸:120 * 80 * 25 mm

重量:0.05KG


技术参数

符号

数值

单位

过充电检测电压

Vcu

3.9

V

过充电检测时间

Tcu

1

S

过充电解除电压

Vco

3.6

V

过充电解除时间

Tco

0.1

S

过放电检测电压

Vcs

2.7

V

过放电检测时间

Tcs

1

S

过放电解除电压

Vcd

2.7

V

过放电解除时间

Tcd

5

mS

过电流检测电流

Imax

根据不同规格10-50

A

过电流检测时间

Toc1

10

S

过电流解除时间

Toc2

0.1

S

过电流解除方式

断开负载自动解除

短路保护电流

Ishort

4倍Imax

A

短路保护检测时间

Tshort

0.3

mS

短路解除方式

断开负载自动解除

均衡启控电压

Vdet

3.6

V

均衡启控延迟时间

Tdet

0.25

S

均衡电流

Idet

35

m A

主回路导通电阻

Rss

≤3  (以30A规格为例)

电路自耗电电流

Is

≤300

u A

主回路最大耐压

Vmax

95

V

最大持续放电电流

Ityp-max

根据不同规格10-50

A

最大充电电流

Icha-max

根据不同规格10-50

A

外形尺寸

120(长)×80(宽)×25(高)

mm

工作温度

Tc

-20---85

·         采用专业电池管理IC方案,适合3.7v聚合物锂电池使用:高度集成、外围简洁、精度高、一致性好;

·         产品规格丰富,可根据客户需求定制:充放电电流从10A至50A;

·         串联电芯数量从3串至20串电芯数;

·         具有完善的保护功能:过充电、过放电、过电流、负载短路;

·         具有先进的温度模糊控制最大工作电流功能,保证保护板和系统稳定可靠工作;

·         可以外接温度开关,适应各种外部环境温度保护要求;

·         整个电路超低功耗:静态电流小于300 u A;

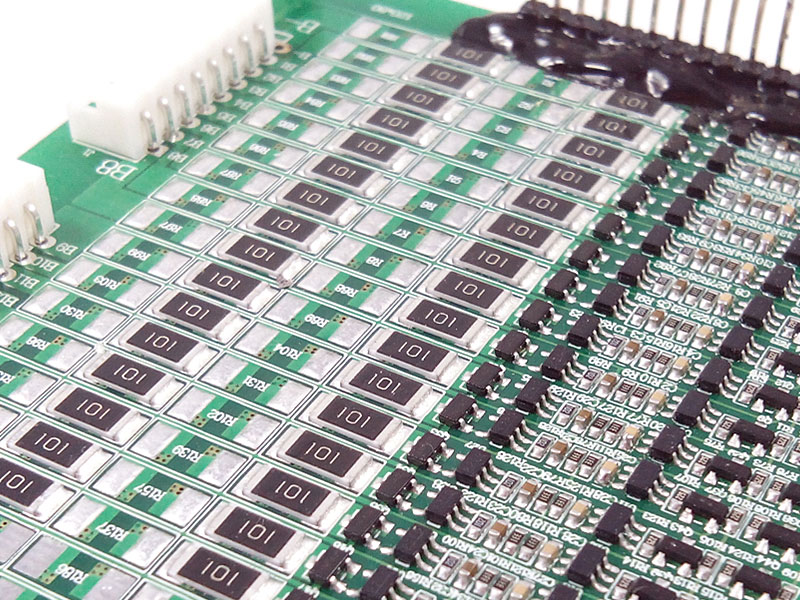

·         具有电量自动均衡功能,并有电芯均衡状态指示灯,能直观各电芯的充电饱满状态;

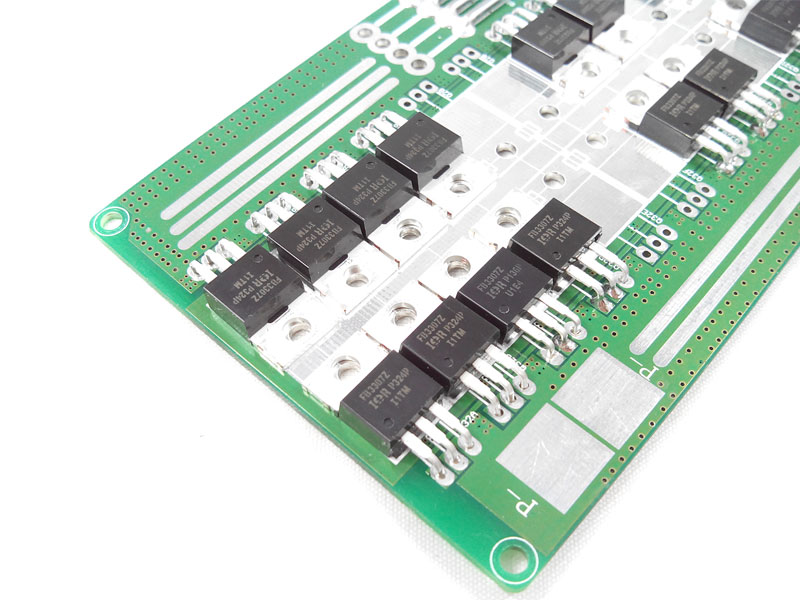

·         采用进口大功率MOSFET管,超低内阻保证了大功率状态下较低的发热;

·         接线简单灵活,充电接口和放电接口可以共用(同口接法)也可以分开(分口接法);

·         适用范围广:电动车、逆变器、太阳能电池系统、电动工具、便携设备、备份电池、工业设备;

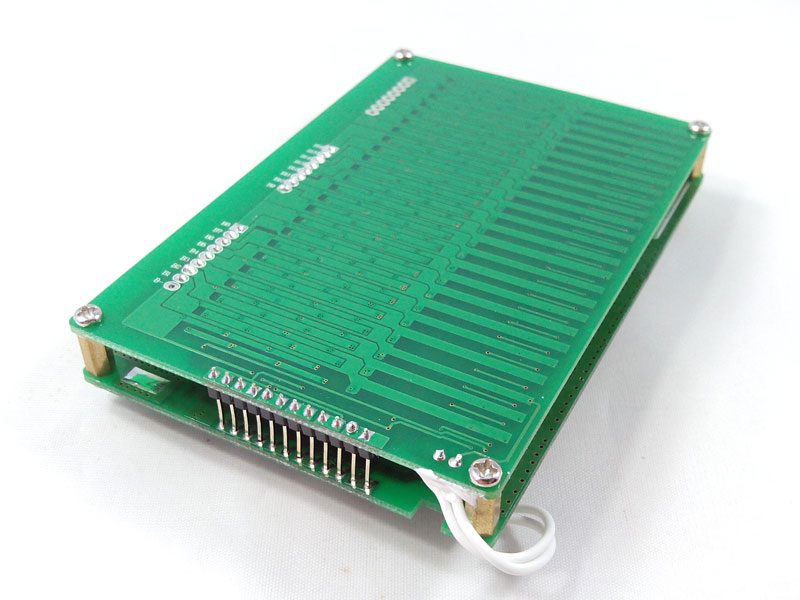

·         采用双层结构,体积小巧,适应体积要求高的产品。外形尺寸:120 mm(长)× 80 mm(宽)× 25 mm(厚);
