我们的技术员罗先生做了一个教程,关于如何手工焊接软包电池组,演示当中采用的是A123软包铁锂,20AH单体电芯。
图片文件尺寸较大,请谅解。
1:选用合适的电芯,电芯类型,电压,内阻需要匹配,组装前请对电芯做好均衡。
剪切电极并打孔。
2:依据孔计算好距离,裁制绝缘板。

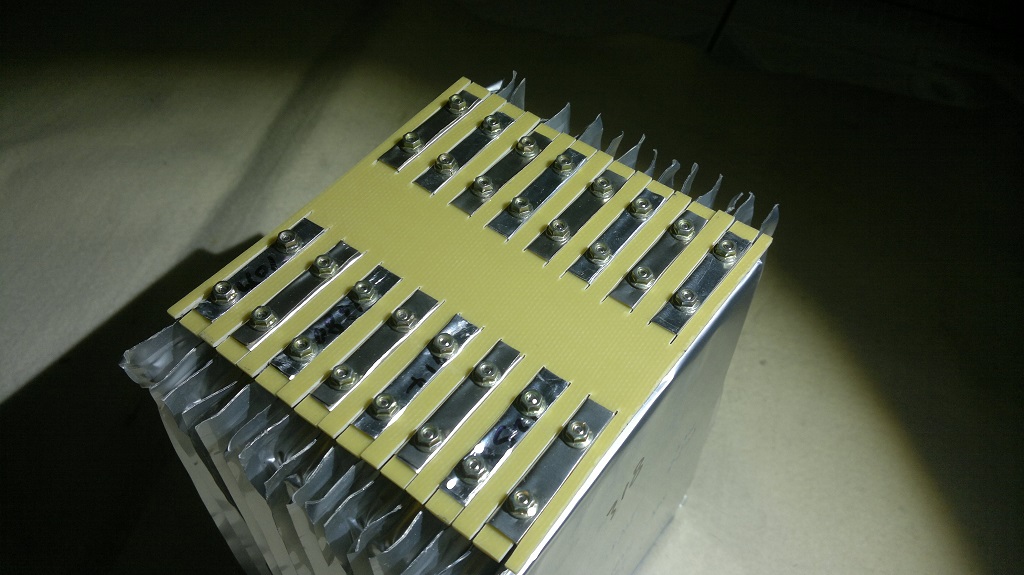

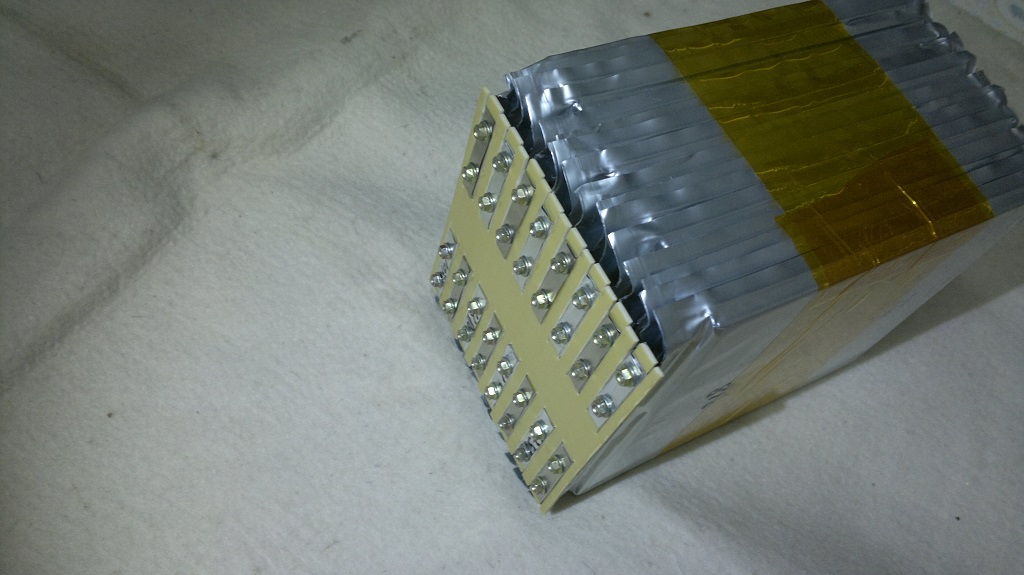

3:上好螺丝,请使用法兰螺母,防止螺帽脱落,上好螺丝连接好,就可以固定住电池组了。

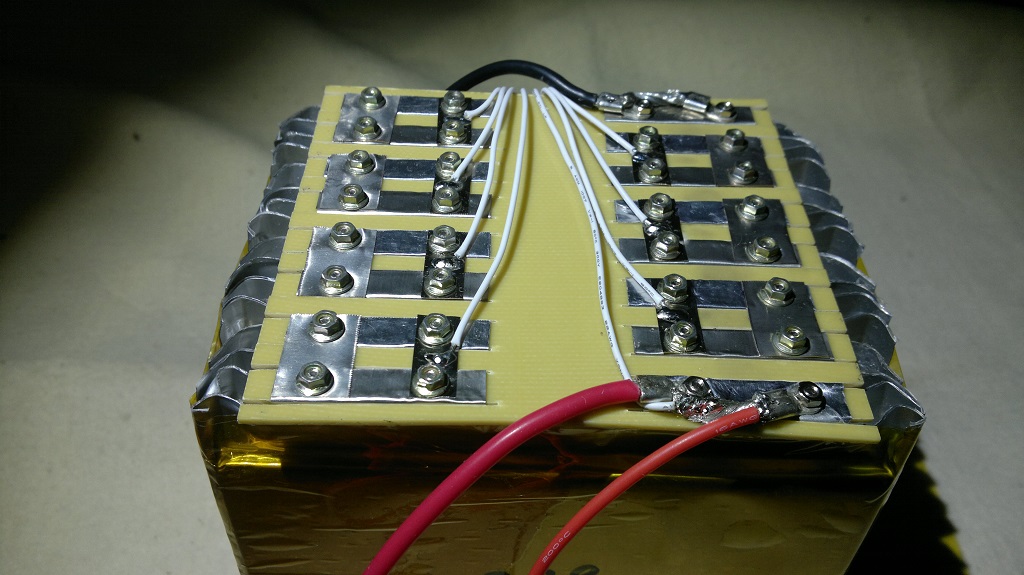

4:连接并焊线,连接电压采集线(均衡线)的时候,不要外接保护板,避免保护板意外烧坏。

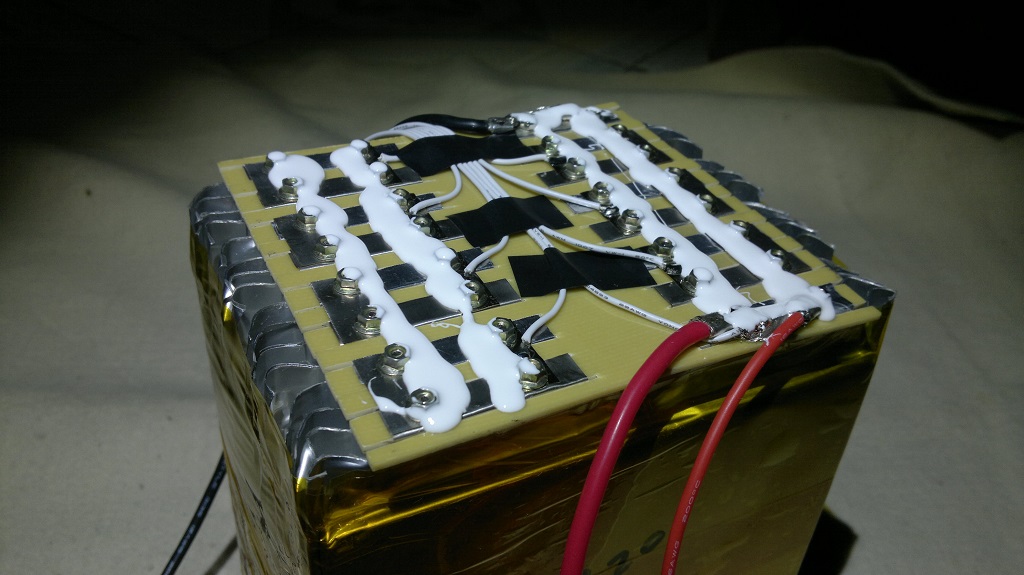

5:绝缘硅胶再次固定,这种硅胶时间长了会固化...

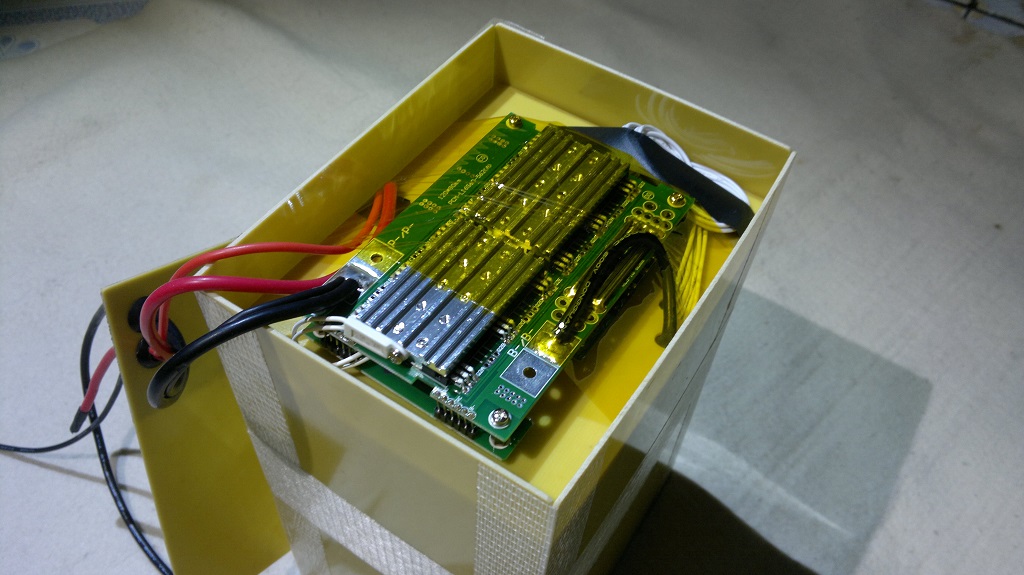

6:安放保护板,如果之前忘记做电芯的均衡,这是电池组装前的最后机会了,可以通过均衡线做均衡。
7:再用绝缘板来固定整个电池组,用尼龙胶带封装,尼龙胶带比较耐力,请注意我们一直不使用钢铁材质的外壳,钢铁材质的外壳固然美观坚固,但是电芯结合度很难保障,一些外壳未处理好很可能会划伤电芯造成漏液,甚至因绝缘不好引起事故。
8:再整体封装电芯,请务必固定好电芯和保护板,我们的电芯实测1米高度摔下仍然保证正常工作。

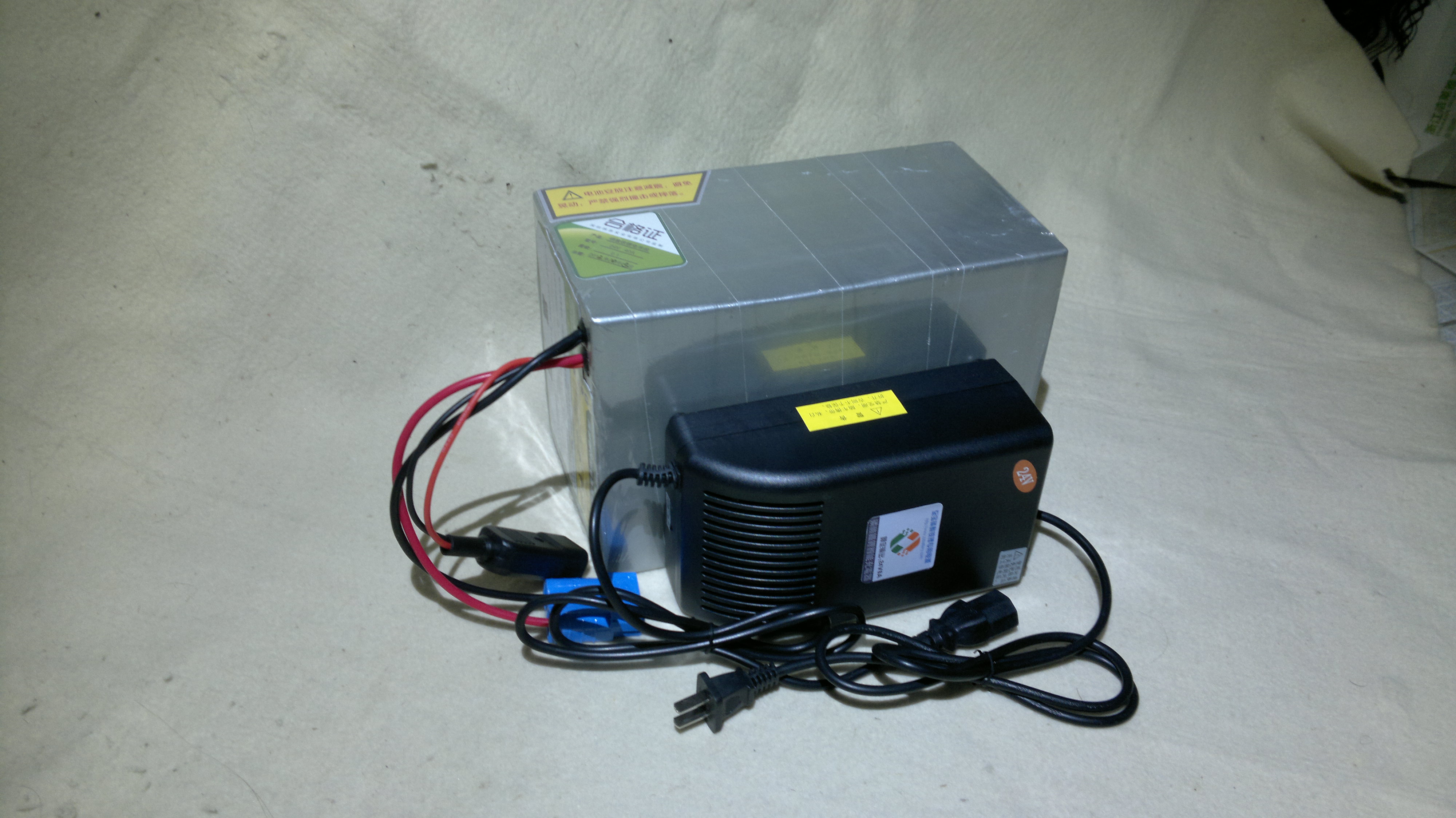

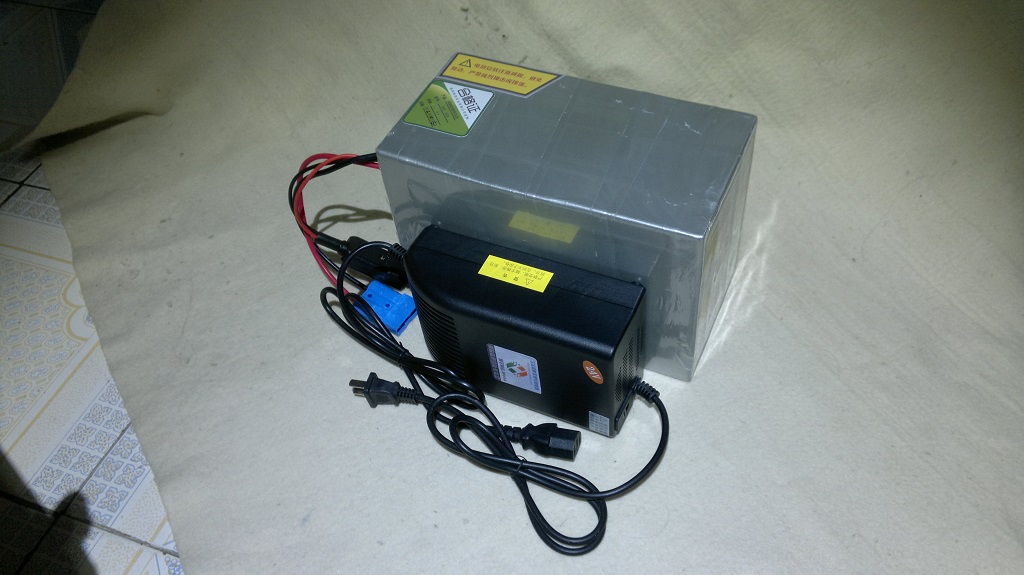

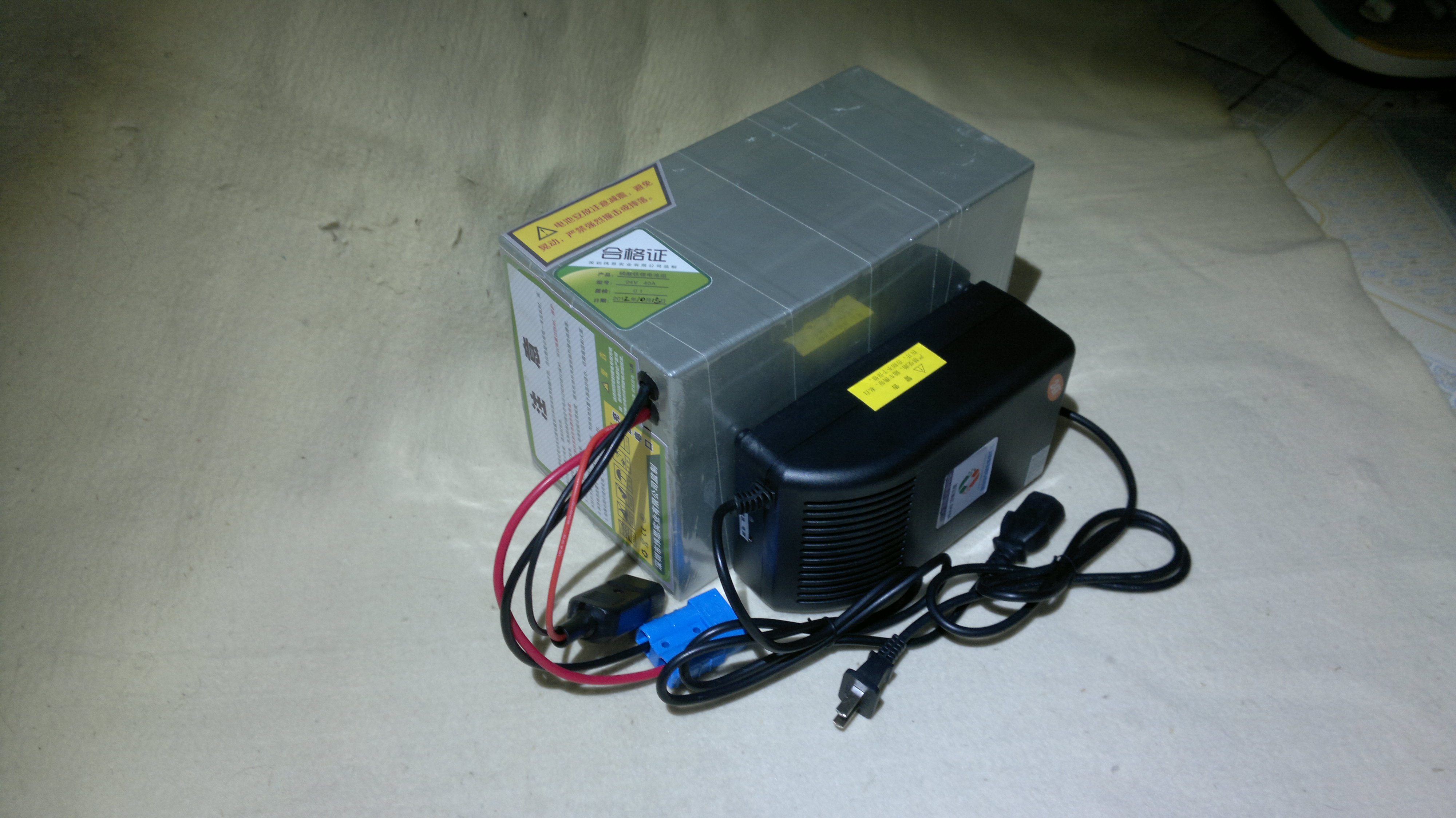

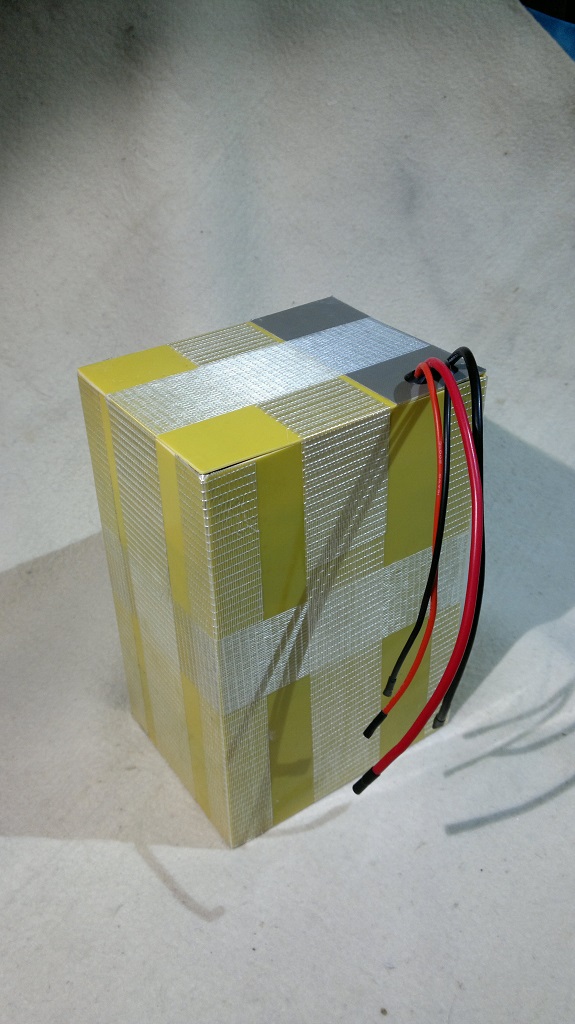

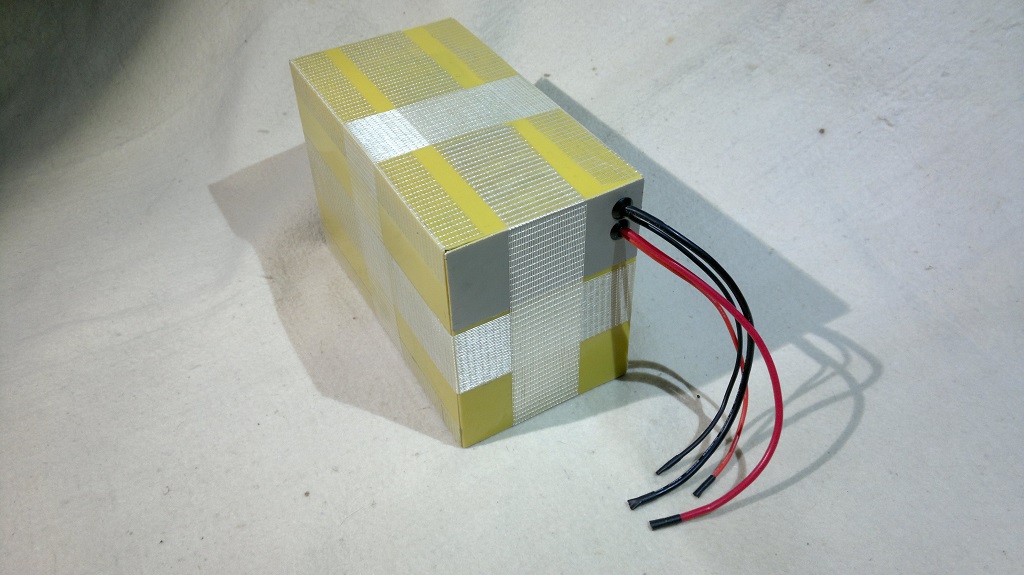

9:最后的封装完成,输出输入均采用硅胶线。整体因为是铁锂电芯,48V 20AH的电池组,电池组单重9公斤,重量是同等酸体电池的一半。

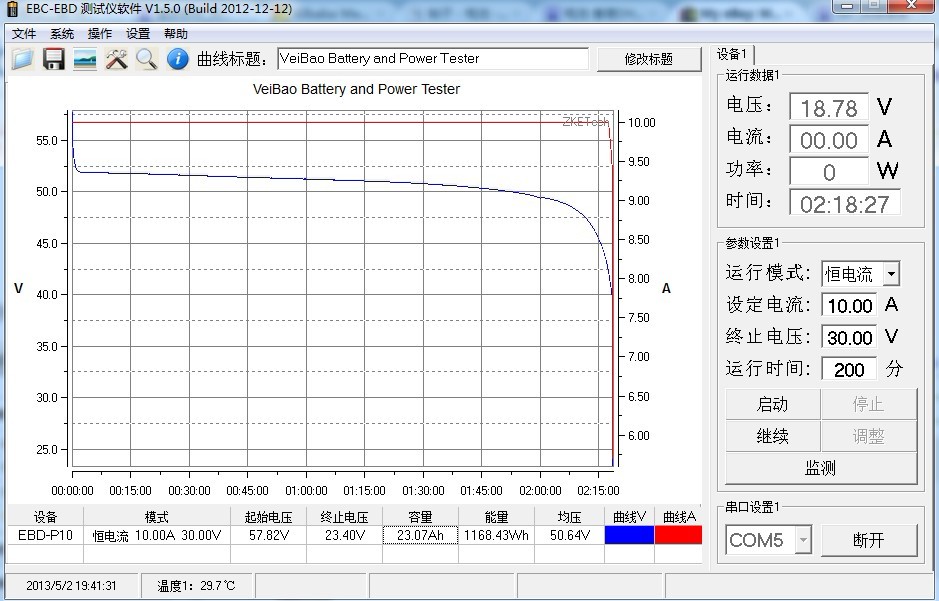

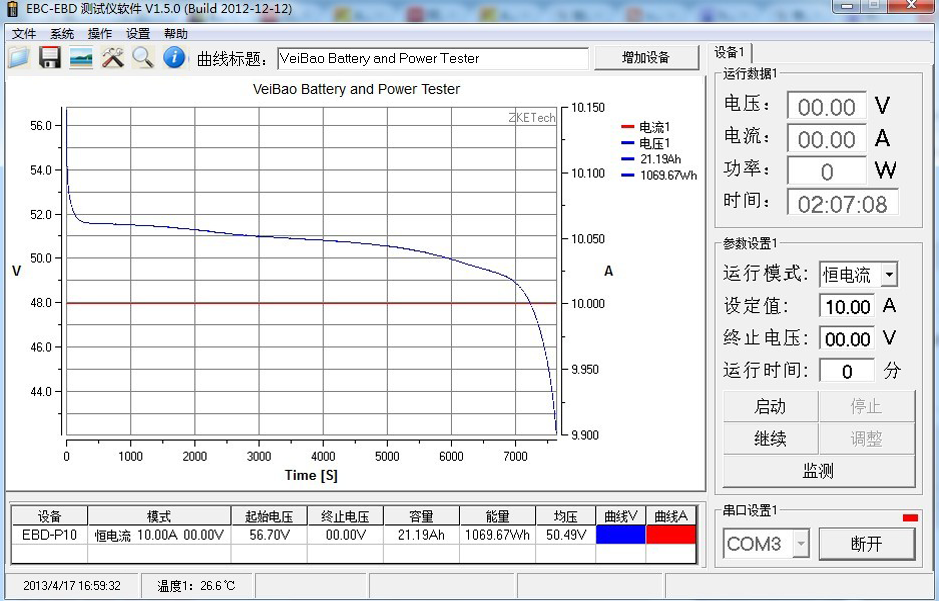

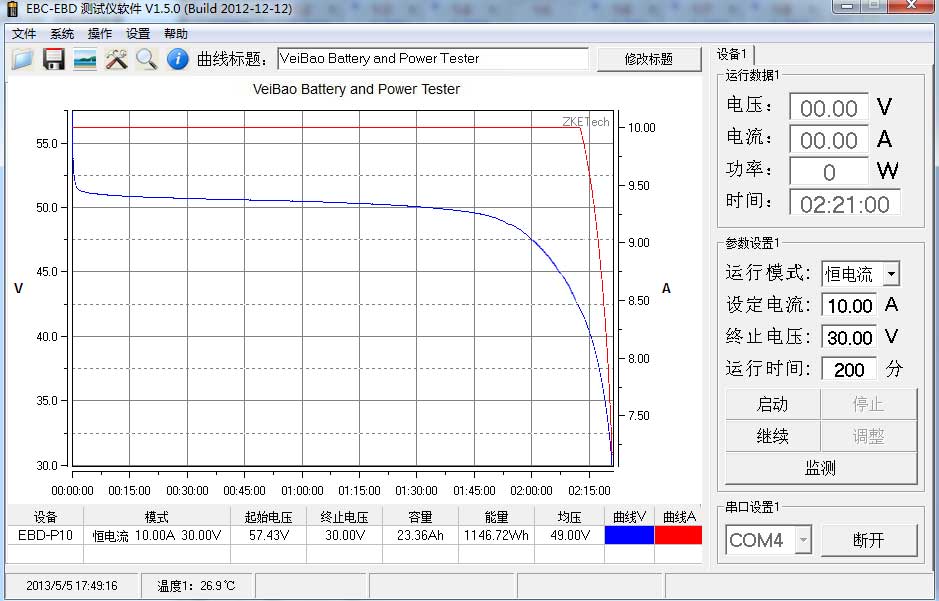

OK,教程完成,电池完成后我们做了检测,可以满足我们的要求。
